Puncher EXTRAction

Система извлечения стальных труб теплоснабжения в ППУ изоляции диаметром от 400 до 1020 мм

Диаметр извлекаемых труб: от 400 до 1020 мм
Тяговое усилие: до 120 т
Доставка в любую точку РФ и СНГ
Гарантия до 2 лет
Узнайте стоимость установки Puncher EXTRAction
Отправим подробное описание, сроки и условия поставки, а также конечную стоимость комплекта оборудования под Ваши задачи в течение 10 минут!
Введите ваше имя
Введите ваш телефон
Введите вашу почту

Коммерческое предложение на установку Puncher EXTRAction

Отправим подробное описание, конечную стоимость и условия поставки оборудования под Ваши задачи в течение 10 минут!

Описание установки:
Puncher EXTRAction - Система извлечения стальных труб теплоснабжения в ППУ изоляции диаметром от 400 до 1020 мм
Оборудование состоит из следующих компонентов: силовой рамы, упорной плиты (закреплена на силовой раме при работе в «коротком» варианте), гидроприводной лебёдки (закреплена на силовой раме), комплекта полиспастных блоков, автономной дизельной гидростанции, тяговых оголовников необходимого диаметра, сварочного оборудования, генератора, оборудования для резки труб.

В качестве основного тягового узла системы применена гидравлическая лебедка с усилием протяжки 30 тонн. В системе предусмотрена возможность использования полиспастных блоков для увеличения усилия протяжки до 60 тонн (при использовании одноручьевого блока) и до 120 тонн (при использовании обоих блоков).

Лебедка запитана от автономной гидростанции. Гидростанция оснащается дизельным двигателем ММЗ Д-243-1728, который специально изготавливается по спецзаказу Минским Моторным Заводом для ЭсАйДи Инжиниринг. Комплектация отличается от стандартных дизелей: радиатором увеличенной мощности, импортным ТНВД, соленоидом управления декомпрессором для надежной и удобной работы гидравлической станции в продолжительных суровых условиях.

Силовая рама, как и рама-удлинитель оснащены износостойкими колесами с полиуретановым покрытием для эффективного транспортирования извлекаемой трубы. При изменении диаметра извлекаемой трубы под колеса устанавливаются «проставки» необходимого размера.

Управление лебедкой и механизмом сброса осуществляется с удобного пульта управления оператора комплекса.
Конструктивные особенности установки PUNCHER EXTRAction
Двухпоточная гидравлическая система
Система оснащена двумя гидравлическими насосами: основной обеспечивает привод барабана лебедки, вспомогательный служит для разблокировки барабана лебедки.
Полиспастные блоки
В системе предусмотрена возможность использования полиспастных блоков для увеличения усилия протяжки до 60 тонн (при использовании одноручьевого блока) и до 120 тонн (при использовании обоих блоков)
Двигатель, мощностью 81 л.с.
Дизельным двигателем ММЗ-243-1728 оснащенный: радиатором с увеличенной теплоотдачей, Чешским ТНВД Моторпал, соленоидом управления декомпрессором для продолжительной работы в суровых условиях.
Гидравлическая лебедка 30 тонн
В качестве основного тягового узла системы применена гидравлическая лебедка с усилием протяжки 30 тонн. Скорость намотки: до 7,5 м/мин. Диаметр троса 30 мм.

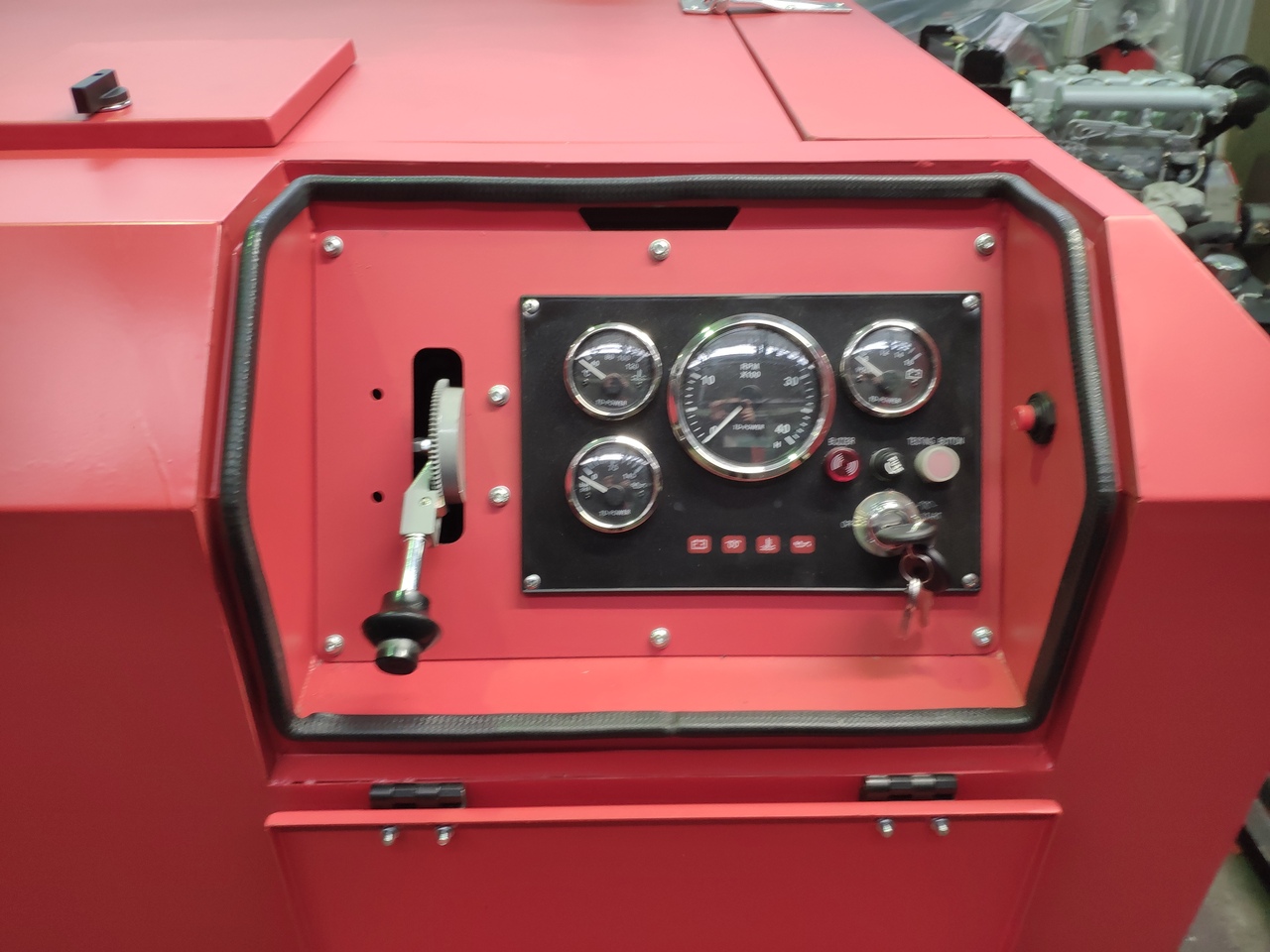

Приборная панель
Гидравлическая станция оснащена эргономичной приборной панелью, на которой расположены: рукоять управления оборотами двигателя; тахометр со встроенным счетчиком моточасов; указатели давления и температуры масла; указатель температуры охлаждающей жидкости; вольтметр; замок зажигания и датчик уровня топлива.
Конструктивные особенности оборудования:
Полиамидные направляющие
Движение каретки осуществляется по направляющим из графитонаполненного полимера. Это повышает износостойкость деталей к истиранию и увеличить срок службы.
Диаметр извлекаемых труб: от 400 до 1020 мм (в изоляции 1400мм)
Тяговое усилие до: 120 т
Усилие при использовании одного блока: 60 т
Усилие при использовании двух блоков: 120т
Технические характеристики Puncher EXTRAction:
Габариты силовой рамы в сборе: 6600х2400х1900 мм
Давление гидросистемы: 200 бар
Мощность двигателя: 81 л.с.
Вес маслостанции: 900 кг
Габариты маслостанции: 2200х1070х1200 мм
